В современной архитектуре и промышленной автоматизации электроприводы для окон перестали быть вспомогательным элементом, превратившись в ключевое звено климатического контроля и энергоэффективности. Эти исполнительные механизмы обеспечивают не только комфорт, но и безопасность, управляя воздухообменом без участия человека. Технический прогресс в области микроэлектроники и силовой электроники привел к появлению устройств с обратной связью, способных адаптироваться к внешним условиям в реальном масштабе времени.
Современный рынок предлагает широкий спектр решений: от линейных приводов для створок до цепных механизмов для фрамуг и люков. Ключевой характеристикой любого такого устройства является тяговое усилие, измеряемое в ньютонах, и рабочий ход штока. При выборе оборудования инженеры учитывают массу створки, аэродинамическое сопротивление и требуемую скорость перемещения. При этом важно понимать разницу между номинальным и пиковым усилием, так как перегрузки приводят к сбоям в работе редуктора и преждевременному износу шестерен. Для глубокого понимания нюансов подбора и монтажа стоит обратиться к профильным техническим ресурсам, например, apricolor.ru, где рассматриваются практические аспекты интеграции таких систем в существующую инфраструктуру зданий.
Классификация и конструктивные особенности оконных сервоприводов
Разделение на типы происходит по нескольким критериям: типу движения (линейные, поворотные, цепные), роду тока (постоянный или переменный) и способу управления (дискретный, аналоговый, цифровой). Цепные приводы часто используются для высоких световых проемов, где необходимо открытие на большой угол. Шпиндельные (винтовые) механизмы обеспечивают высокую точность позиционирования благодаря малому шагу резьбы, что критично для систем вентиляции с регулируемым расходом воздуха.
Внутреннее устройство включает электродвигатель, планетарный или червячный редуктор, кулачковые или магнитные датчики Холла для отслеживания положения, а также плату управления с микроконтроллером. Важным параметром является скважность импульсов при широтно-импульсной модуляции (ШИМ), которая позволяет плавно регулировать обороты. Уровень шума при работе напрямую зависит от качества сборки редуктора и применения смазочных материалов с низким коэффициентом трения.
- Линейные приводы – преобразуют вращательное движение вала в поступательное перемещение штока. Идеальны для толкающих и тянущих усилий при открытии створок наружу.
- Поворотные (угловые) механизмы – устанавливаются на ось вращения створки и создают крутящий момент, измеряемый в Нм. Чаще всего применяются для окон с верхним подвесом.
- Цепные приводы – используют роликовую цепь, которая выдвигается из корпуса. Отличаются компактностью и высокой надежностью при работе в условиях запыленности.
- Электромеханические замки-доводчики – совмещают функцию привода и фиксации, обеспечивая прижим створки к уплотнителю для герметизации.
Ключевые параметры выбора: от номинального усилия до рабочего цикла
Инженерный расчет начинается с определения необходимого усилия, которое должно превышать силу сопротивления уплотнений и ветровую нагрузку. Коэффициент запаса обычно принимается равным 1,5–2,0. Критически важна продолжительность включения (ПВ) – относительная длительность работы под нагрузкой. Для интенсивно эксплуатируемых систем (например, в логистических центрах) требуется ПВ не менее 50%, тогда как для бытовых решений достаточно 15–20%.
Не менее важен ток удержания – значение тока, потребляемое для фиксации штока в неподвижном состоянии. Высокий ток удержания ведет к перегреву обмоток статора и снижению ресурса щеточного узла (для коллекторных двигателей). В бесщеточных (BLDC) версиях перегрев менее выражен, но они требуют более сложного драйвера с обратной связью по противо-ЭДС. Параметр «люфт» в редукторе определяет точность остановки – для окон с интеллектуальным управлением микроклиматом допустимый люфт не должен превышать 0,5 градуса.
Алгоритмы управления и обратная связь в системах автоматизации
Продвинутые приводы оснащаются встроенными энкодерами или потенциометрами, которые передают актуальные данные о положении штока на контроллер. Это позволяет реализовать PID-регулирование, при котором система сравнивает заданное и фактическое положение, корректируя управляющий сигнал. Гистерезис (разница между значениями включения и выключения) настраивается для предотвращения частых переключений, что продлевает срок службы реле и силовых ключей.
В рамках концепции интернета вещей (IoT) приводы интегрируются в единую шину (KNX, Modbus, BACnet) через шлюзы. Это дает возможность централизованно управлять десятками окон, задавая сценарии «проветривание», «защита от дождя» или «аварийное открытие». Адаптивные алгоритмы учитывают показания наружных датчиков ветра, осадков и температуры. При срабатывании пожарной сигнализации приводы автоматически открывают створки для дымоудаления, что является обязательным требованием противопожарных норм.
- Дискретное управление – подача напряжения «включить/выключить» через кнопку или релейный модуль. Простота, но отсутствие промежуточных позиций.
- Аналоговое управление сигналом 0–10 В – позволяет плавно менять степень открытия пропорционально входному напряжению.
- Цифровая шина с обратной связью – передача данных о токе, напряжении, температуре двигателя и количестве циклов срабатывания. Предусмотрена диагностика неисправностей.
- Радиоканальное управление – используется в ретрофитных проектах, где прокладка кабелей затруднена. Работает на частотах 868 МГц или 2,4 ГГц с шифрованием.
Энергоэффективность и режимы работы в условиях низких температур
При проектировании систем для холодного климата особое внимание уделяется пусковому току и вязкости смазки в редукторе. При понижении температуры до –20°C смазка густеет, возрастает механическое сопротивление, что может спровоцировать срабатывание тепловой защиты. Поэтому производители рекомендуют использовать приводы с подогревом корпуса или устанавливать их в тепловые кожухи. Энергопотребление в режиме ожидания (standby) не должно превышать 1 Вт для соблюдения класса энергоэффективности A+.
Ресурс работы определяется количеством циклов «открыть-закрыть» – для качественных моделей он составляет от 10 000 до 30 000 циклов. Износ щеток (в коллекторных двигателях) – основная причина отказов, поэтому в ответственных инсталляциях предпочтение отдается бесколлекторным синхронным двигателям с постоянными магнитами. Такие решения обеспечивают высокую удельную мощность и низкий уровень электромагнитных помех, что важно при соседстве с чувствительной электроникой.
Монтаж и калибровка: особенности настройки конечных положений
Установка привода требует строгого соблюдения соосности между штоком и точкой крепления на створке. Перекосы вызывают боковые нагрузки, которые разрушают направляющие втулки и увеличивают ток потребления. Перед фиксацией выполняется «ручная» прогонка – перемещение створки вручную для проверки легкости хода. Затем осуществляется программирование конечных выключателей (концевиков) – механических или магнитных, которые задают крайние положения. В современных приводах калибровка происходит автоматически при первом включении: привод выполняет «обучение» – движется до упора в обе стороны и запоминает координаты.
Важный аспект – синхронизация нескольких приводов на одной створке (например, при большой массе или длине). Здесь применяется мастер-ведомый режим, где ведущий привод задает темп, а ведомые повторяют его движение с коррекцией по току, чтобы избежать перекоса. Для этого используется CAN-шина или аналоговый сигнал рассогласования. Без правильной синхронизации возникает риск заклинивания и выхода из строя всех механизмов.
Защита от внешних факторов и обслуживание
Степень защиты IP (Ingress Protection) выбирается исходя из места установки. Для внутренних окон достаточно IP20, для окон на крыше или в зонах с высокой влажностью – IP54 и выше. Влагозащищенное исполнение подразумевает герметизацию кабельных вводов и пропитку плат лаком. Важно учитывать также защиту от ультрафиолета для пластиковых корпусов – добавление стабилизаторов предотвращает хрупкость.
- Регулярная диагностика – измерение тока холостого хода и сравнение с паспортным значением. Рост тока указывает на износ подшипников или загрязнение редуктора.
- Смазка – использование только рекомендованных производителем литиевых или синтетических смазок с интервалом, указанным в руководстве.
- Проверка контактов – ослабление клемм ведет к искрению и нагреву, что особенно опасно для алюминиевых шин.
- Обновление прошивки – для цифровых приводов выпускаются обновления, улучшающие алгоритмы демпфирования и адаптации.
Аварийные режимы и резервирование питания

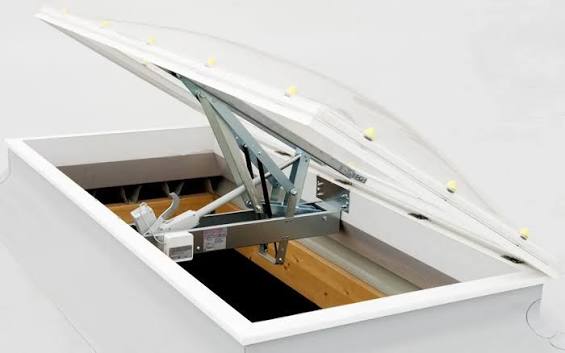

В случае отключения электроснабжения система должна переходить в безопасное состояние. Для окон, используемых для аварийного дымоудаления, обязательно наличие резервного источника питания (аккумулятора) с автоматическим переключением. Некоторые приводы оснащены пружинным механизмом аварийного открывания, который активируется при падении напряжения ниже порогового уровня. Однако такие системы требуют регулярного взвода пружины и проверки работоспособности.
Для обеспечения бесперебойной работы в течение 2–3 циклов (открытие-закрытие) применяются суперконденсаторы (ионисторы) – они быстро заряжаются и не требуют обслуживания. Важно, чтобы схема управления поддерживала детекцию пропадания фазы и корректно обрабатывала броски тока при восстановлении питания, иначе возможен ложный запуск или сгорание мостового драйвера.
Применение в умных зданиях и промышленности
В офисных центрах с фасадным остеклением электроприводы интегрируются в BMS (Building Management System) и работают по расписанию, а также реагируют на уровень CO₂. В производственных цехах с выделением тепла и газов приводы управляют фрамугами для естественной вытяжки, что экономит электроэнергию вентиляторов. В сельском хозяйстве – теплицах – автоматизация окон позволяет поддерживать заданную влажность и температуру, предотвращая перегрев растений.
Особого внимания заслуживает применение в объектах с агрессивной средой, например, в химических лабораториях. Здесь корпуса приводов изготавливаются из нержавеющей стали, а все уплотнения – из фторопласта или витона. Редукторы имеют герметичный картер с дренажным отверстием для отвода конденсата. Такие модификации имеют маркировку «Ex» или «химически стойкие» и проходят дополнительные испытания на устойчивость к парам кислот и щелочей.
Тенденции развития: бездатчиковые системы и прогнозная аналитика
Современные исследования направлены на создание бездатчиковых систем управления, где положение ротора определяется по гармоническому анализу фазных токов. Это снижает стоимость и повышает отказоустойчивость. Параллельно развиваются предиктивные алгоритмы – система анализирует историю токов и вибраций, прогнозируя остаточный ресурс редуктора и предупреждая о необходимости ТО.
Цифровые двойники позволяют моделировать работу привода в различных климатических сценариях, подбирая оптимальные профили ускорения (трапецеидальный или S-образный) для минимизации рывков. Это снижает динамические нагрузки на остекление и увеличивает срок службы петель. Использование промышленных шин реального времени (EtherCAT, PROFINET) сокращает задержки управления до микросекунд, что критично при синхронизации группы приводов.
В итоге, выбор и эксплуатация оконного электропривода – комплексная инженерная задача, требующая учета механики, электроники, климатологии и требований безопасности. Глубокое понимание рабочих характеристик, условий среды и алгоритмов управления – залог долговечной и безаварийной работы системы автоматизации здания.
